Parlophone - маленький дорожный граммофон, скорее всего Mascort Empty Parlophone - маленький дорожный граммофон, скорее всего Mascort

Сообщение  MolotOK Ср Мар 01, 2017 2:22 pm

приобрел небольшой граммофончик. Была поломана пружина регулятора оборотов. Подклеел трещину в ящике и поменял материал на тарелке, поменял уплотнения звукоснимателя на силиконовые шланги. Включил - не держит обороты и как следствие слушать невозможно. Поразмыслив увидел что когда менял тормоз регулятора оборотов, то использовал мягкий войлок причем чрезмерной длинны (старый тормоз показался мне слишком изношенным и твердым). В этом и была проблема- плюс минус пол миллиметра на тормозе (из-за мягкого войлока) не позволяли тарелке регулятора оборотов занять постоянное положение и как следсвие грузики и тарелка осцилировали то ускорясь, то замедляясь. Заменил на короткий жесткий войлок (срезал с нашлепки для ножек мебели - зачита от царапания пола, продается в суперматкете) и все работает. Модель граммофона скорее всего Macort, но это единственное что получилось найти в сети, ни года выпуска ни каких либо особенностей. Двигатель судя по клейму оригинальный, полного завода пружины хватает на две стандартные пластинки. Звук не сравнится с более солидными "чемоданами", но в качестве устройства для пикника очень даже ничего - малый вес и размер. Тонарм складывется в воронку, которая закрывается на дверцу, которая в свою очередь блокрируется при закрытии верхней крышки (входит в паз). Отверстие в правом нижнем углу это углубление для "парковки" звукоснимателя при транспортировке.

Когда искал причину нестабильных оборотов то думал что причина возможно из-за проскальзывания пластинги на маленькой тарелке, либо из-за нового материала - начесал его немного жесткой щеткой чтобы появилась ворса, когда это не помогло надел на тарелку одноразовую резиновую перчатку (обрезал лишнее) - эффект был но не до конца. В итоге нашел причину в тормозе регулятора оборотов. Теперь займусь полировкой металлических железяк (без фанатизма, люблю потертость в образе исторических вещей) и возможно лощением внешней обивки (бесцветным кремом для обуви).

Если кто-то знает что либо об истории аппарата просьба прокоментировать - в сети ничего не нашел. Из особенностей привод вала регулятора оборотов прямозубой шестерней, из-за этого двигатель шумит (эксцентриком после долгих мучений нашел самое тихое положение + силиконовая смазка для тяжелонагруженных редукторов) но все равно работает громче чем червячный привод в более дорогих или поздних моделях граммофонов. Попробую еще заменить резинки на которых двигатель висит на крышке ящика (как следсвие резонанс и усиление шумов)

фото ниже

Parlophone - маленький дорожный граммофон, скорее всего Mascort 110
Parlophone - маленький дорожный граммофон, скорее всего Mascort Img_7010
Parlophone - маленький дорожный граммофон, скорее всего Mascort Img_7011
Parlophone - маленький дорожный граммофон, скорее всего Mascort Img_7012
Parlophone - маленький дорожный граммофон, скорее всего Mascort Img_7013
Parlophone - маленький дорожный граммофон, скорее всего Mascort Img_7014
Parlophone - маленький дорожный граммофон, скорее всего Mascort Img_7019
Parlophone - маленький дорожный граммофон, скорее всего Mascort Img_7016
Parlophone - маленький дорожный граммофон, скорее всего Mascort Img_7015
Parlophone - маленький дорожный граммофон, скорее всего Mascort Img_7017
Parlophone - маленький дорожный граммофон, скорее всего Mascort Img_7020
Parlophone - маленький дорожный граммофон, скорее всего Mascort Img_7018

Parlophone - маленький дорожный граммофон, скорее всего Mascort Img_7022

"плохой тормоз" из мягкого войлока+чрезмерная длинна
Parlophone - маленький дорожный граммофон, скорее всего Mascort Img_7122

"хороший тормоз" позволящий держать постоянные обороты. Возможно поэтому использование жесткой кожи более предпочтительный вариант чем войлок
Parlophone - маленький дорожный граммофон, скорее всего Mascort Img_7121

MolotOK

Сообщения : 33
Репутация : 7
Дата регистрации : 2017-02-26

Вернуться к началу Перейти вниз

Parlophone - маленький дорожный граммофон, скорее всего Mascort Empty Re: Parlophone - маленький дорожный граммофон, скорее всего Mascort

Сообщение  СУ-15ТМ Ср Мар 01, 2017 10:55 pm

PARLOPHON достаточно известная фирма. У Вас еще "немецкий" аппарат. В 1927 фирма Карла Линдстрема стала "англичанкой" и к названию добавили "Е" - PARLOPHONE. http://www.russian-records.com/categories.php?cat_id=695
Конкретно об Вашем аппарате у меня инфо нет, если найдете что-либо в инете, плз, и нам сообщите. Недавно на форуме обсуждали кабинетник Parlophon - тоже "немца".
У Вашего аппарата великолепный деревянный тонарм! В его горизонтально вращающейся части желательно заменить смазку. Если не найдете куда выталкивать ось, пришлю фото. На моем Одеоне так все тщательно было зашпаклевано - запечатано, фиг догадаешься. Хотел уже ось перекусывать Sad .
А что написано на звукоснимателе? Выставьте, пожалуйста, фото.
Подобная конструкция двигателя с дополнительной промежуточной шестеренкой и на движках фирмы PHATE. Все движки Патэ, которые мне попались, гремели как колхозные трактора. Вы правы, на шум влияет положение пары шестеренок: стабилизатор и его привод. На одном движке была уже конструктивно предусмотрена возможность регулировки положения оси привода. Снизу ее пятку можно передвигать за счет овальных отверстий крепления. На другом пришлось доделывать это самому. Установил бронзовые втулки-подпятники, там где оси шестеренок вращались просто в корпусе, т.к. они были уже сильно разбиты. Сейчас идет ровный не сильный гул, вполне приемлемый для этих движков.


СУ-15ТМ
СУ-15ТМ

Сообщения : 1649
Репутация : 170
Дата регистрации : 2013-01-14
Откуда : Санкт-Петербург

Вернуться к началу Перейти вниз

Parlophone - маленький дорожный граммофон, скорее всего Mascort Empty Re: Parlophone - маленький дорожный граммофон, скорее всего Mascort

Сообщение  MolotOK Чт Мар 02, 2017 9:14 am

выкладываю фото малютки.
регулятор оборотов (самая быстрая деталь в двигателе) стоит вертикально в латунной втулке эксцентрике, вверху просто в металлическом корпусе. Износ отверстий пусть и минимальный присутствует и соответственно влияет на соосность шестерен в приводе и как следствие шум. Я вставил небольшие пластмассовые шайбочки чтобы снять хотя-бы трение и шум с торца оси регулятора оборотов и это оказало позитивное действие. Затем проклеел деку тонким флизелином изнутри чтобы снизить эффект гитары. Постарался как мог смягчить подвес двигателя к деке. Но здесь нужно быть осторожным потом что обесшумливание ящика изнутри может работать и против звука, хотя я пока вижу скорее позитивный эффект -стало меньше ненужного резонанса. В итоге когда пластинка играет - двигателя не слышно Smile

у деревянного тонарма есть небольшие выщерблены, но если аккуратно вставлять колено, то их не видно и они ни на что не влияют. Тонарм имеет ось с вращающимися роликами и вставляется просто в деревянный паз без каких либо уплотнений. Крутится там свободно и с большим люфтом (что понятно так как тонарм состоит из одной руки без сочленений и колебания пластинки по высоте могут компенсироваться только там). Звук идет из воронки, но так же и из места присоединения тонарма к корпусу - получается как бы небольшой стерео эффект.
Parlophone - маленький дорожный граммофон, скорее всего Mascort Img_7123
Parlophone - маленький дорожный граммофон, скорее всего Mascort Img_7125
Parlophone - маленький дорожный граммофон, скорее всего Mascort Img_7128
Parlophone - маленький дорожный граммофон, скорее всего Mascort Img_7124


Parlophone - маленький дорожный граммофон, скорее всего Mascort Img_7126
Parlophone - маленький дорожный граммофон, скорее всего Mascort Img_7127

тонарм прячется в воронку через дверку, металлическое колено нужно опустить в отверстие к которому тонарм крепится в нормальной жизни. Таким образом все помещается и можно закрыть как дверку так и верхнюю крышку


Parlophone - маленький дорожный граммофон, скорее всего Mascort Img_7212

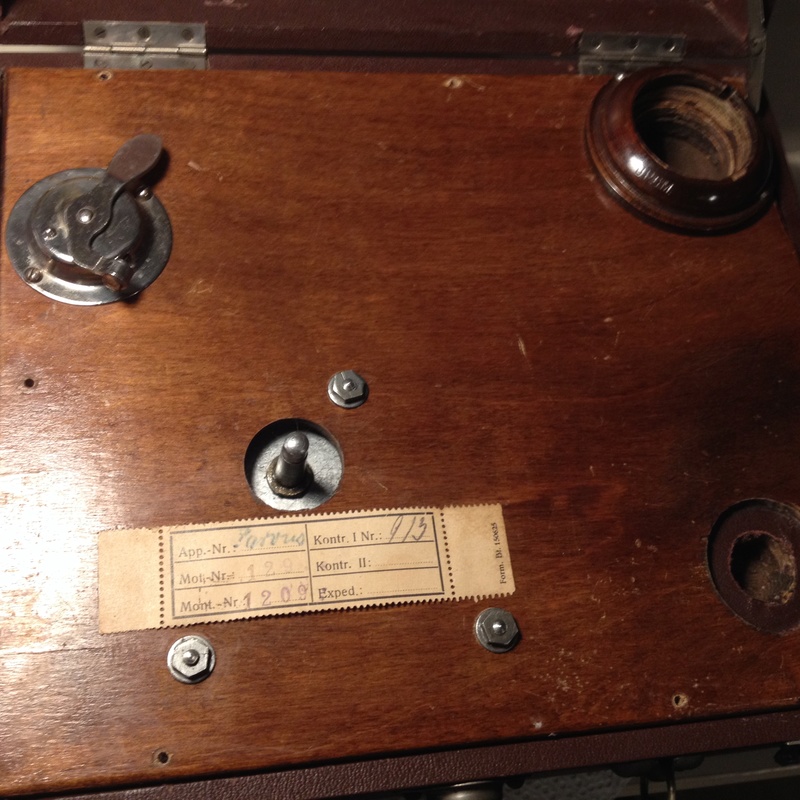

Parlophone - маленький дорожный граммофон, скорее всего Mascort Img_7211
Parlophone - маленький дорожный граммофон, скорее всего Mascort Img_7210
Parlophone - маленький дорожный граммофон, скорее всего Mascort Img_7213
Parlophone - маленький дорожный граммофон, скорее всего Mascort Img_7214

MolotOK

Сообщения : 33
Репутация : 7
Дата регистрации : 2017-02-26

Вернуться к началу Перейти вниз

Parlophone - маленький дорожный граммофон, скорее всего Mascort Empty Re: Parlophone - маленький дорожный граммофон, скорее всего Mascort

Сообщение  Александр 70 Чт Мар 02, 2017 11:08 am

Действительно интересный аппарат!
Александр 70
Александр 70

Сообщения : 2413
Репутация : 242
Дата регистрации : 2017-02-17
Возраст : 53
Откуда : с Малиново Орловская обл

Вернуться к началу Перейти вниз

Parlophone - маленький дорожный граммофон, скорее всего Mascort Empty Re: Parlophone - маленький дорожный граммофон, скорее всего Mascort

Сообщение  Александр 70 Ср Май 03, 2017 3:39 pm

Забегал сегодня мимоходом к антиквару и присмотрелся к одной,напроч убитой деке.Она давно у него валяется.Видимо ,также ,с Парлафона.Забрал.На ней остатки двигателя с диском,ручной тормоз и табличка на немецком языке.Я как то предстовлял,размер этого аппарата,побольше.
Александр 70
Александр 70

Сообщения : 2413
Репутация : 242
Дата регистрации : 2017-02-17
Возраст : 53
Откуда : с Малиново Орловская обл

Вернуться к началу Перейти вниз

Parlophone - маленький дорожный граммофон, скорее всего Mascort Empty Re: Parlophone - маленький дорожный граммофон, скорее всего Mascort

Сообщение  Tizmail Ср Май 10, 2017 7:57 am

MolotOK пишет: В этом и была проблема- плюс минус пол миллиметра на тормозе (из-за мягкого войлока) не позволяли тарелке регулятора оборотов занять постоянное положение и как следсвие грузики и тарелка осцилировали то ускорясь, то замедляясь. Заменил на короткий жесткий войлок (срезал с нашлепки для ножек мебели - зачита от царапания пола, продается в суперматкете) и все работает.

Низкий Вам поклон за идею... и наблюдательность, несколько дней бьюсь над похожим мотором с похожей проблемой...
тоже смотрел в сторону мягкого белого войлока, который до меня кто-то поставил но поменять руки не дошли... надеюсь это решение спасет...
А Аппарат у Вас классный, Еще раз спасибо!

Tizmail

Сообщения : 54
Репутация : 5
Дата регистрации : 2016-09-25

Вернуться к началу Перейти вниз

Parlophone - маленький дорожный граммофон, скорее всего Mascort Empty Re: Parlophone - маленький дорожный граммофон, скорее всего Mascort

Сообщение  Agat Ср Май 10, 2017 12:09 pm

Поздравляю, красивый аппарат!
У меня есть точно такая же мембрана, только надпись MAGNET, таким же шрифтом.
Agat
Agat

Сообщения : 520
Репутация : 119
Дата регистрации : 2013-01-14
Возраст : 65
Откуда : Алма-Ата

Вернуться к началу Перейти вниз

Parlophone - маленький дорожный граммофон, скорее всего Mascort Empty Re: Parlophone - маленький дорожный граммофон, скорее всего Mascort

Сообщение  гарри Пт Янв 18, 2019 11:37 am

Parlophone - маленький дорожный граммофон, скорее всего Mascort 0-02-011
гарри
гарри

Сообщения : 55
Репутация : 24
Дата регистрации : 2018-02-18
Возраст : 56
Откуда : украина . мариуполь
