Востановление трубного граммофона.

Года два назад работал с фонографом Lucca.Производился компанией Фриц Пупель,Риксдорф,Германия.Позднее,в 1907 году,эта компания влилась в концерн Карла Линдстрема.
Фото с сайта продаж.

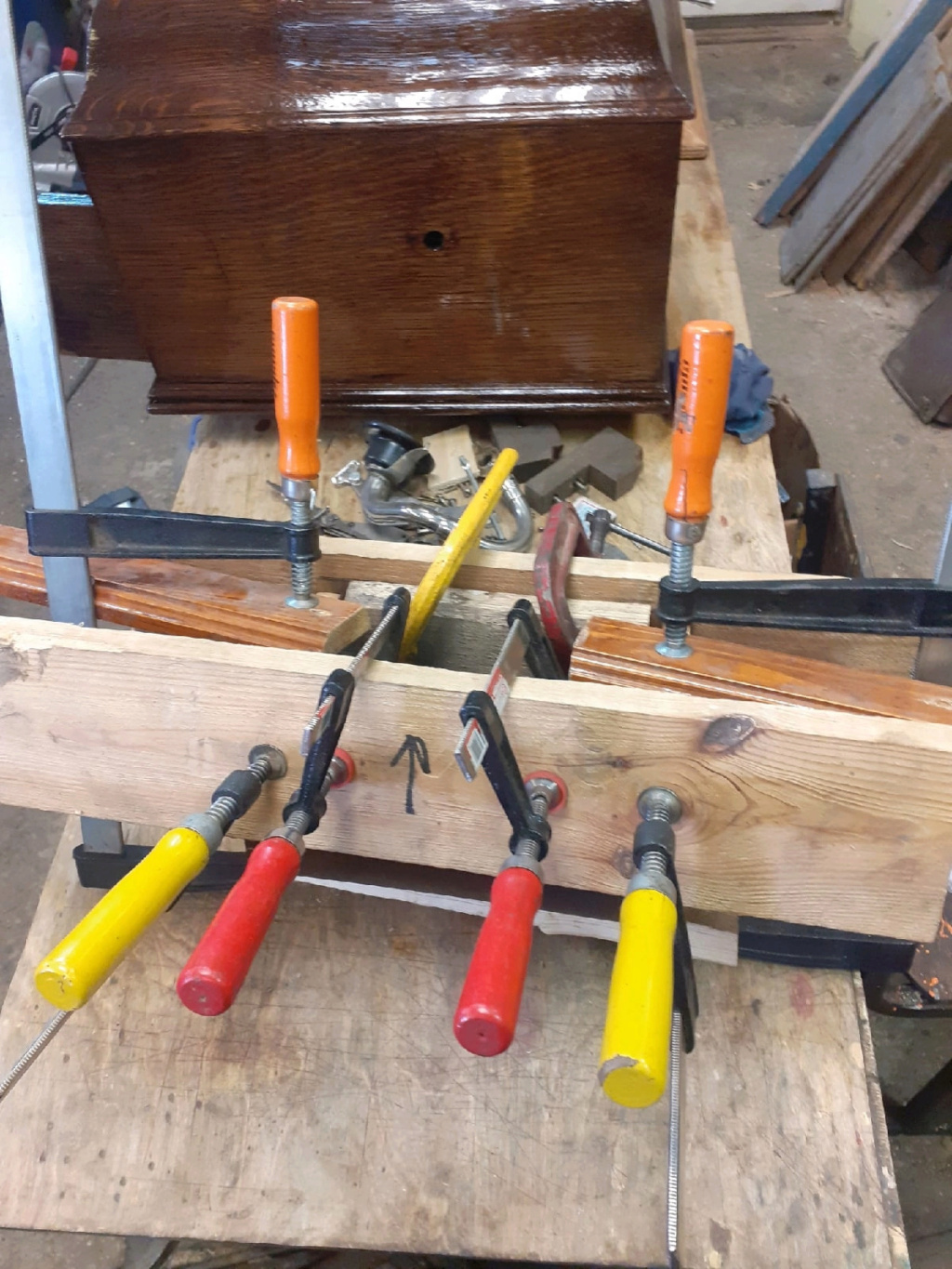

Фонограф в не рабочем состоянии,проблемы с мотором.Полностью отсутствует дно с декоративными галтелями.Также нет верхней крышки.Низ изготовил из дуба,руководствуясь найденными фото с западных сайтов.Обратил внимание на то,что многие аппараты этот фирмы укомплектовывались звукоснимателями фирмы Пате.Здесь также этот звукосниматель.С чем это связано не знаю,но очевидны какие то поставки.Так же,на аппаратах этой фирмы,часто встречаются раструбы из аллюминия,здесь же миниатюрная ,из латуни.Очевидного колхоза не видно,видимо такая комплектация.Крышку изготовил,используя как донор,лишнюю крышку от швейной машины Зингер.Крышка фонографа имеет значительно меньшие размеры,потому заготовку,предварительно замочил в воде на сутки.Далее сформировал форму на болванке.После склейки и просушки,зафанеровал всю шпоном дуба.

В нижней части ,по бокам,добавил две галтели,перекликающимися по рисунку с галтелями самого фонографа.Изготовил необходимую фурнитуру,как ручку переноса,винтовые запоры.Всё изготавливал по фото.Все резьбы дюймовые.Механизм отремонтировал,что то почистил,что то пришлось заново окрасить.
Итог на фото.

Примерно год назад была в работе музыкальная шкатулка,-Стелла.

Сначала прислали механизм.При виде которого,испытал шок.Я давно привык к тому,что ко мне в работу попадает одим убитый хлам,но здесь сотворили нечто.

Корпус также пострадавший от времени.Также много наколхожено,замазано дешовым лаком.Текстуры ни какой не отслеживается.Дно из ДВП.Замочек корпуса отсутствует.При зачистке обнаружил надставки,прикрученные на саморезы с крестообразным шлицем.

Механизм создавал заново.Использовал детали от граммофонных и патефонных моторов.Чугунная шестерня завода из чугуна.У неё была оторвана ступица и кем то приварена.Но приварили её неровно.Пришлось отрывать,выставлять и заново приваривать.Заодно изготовил новые посадочные втулки.Родные были полностью съедены,с заходом на корпус баррели.Пружина мощная,45 мм шириной.Детали от патефонных и граммофонных моторов переделывались,так как с существующими размера не вписывались в параметры корпуса.

Корпус зачистил,выровнил геометрию и зафанеровал шпоном дуба.Важно было сохранить оригиналную надпись на внутренней стороне крышки и цвет подгонял тоже под неё.

Родного замочка нет.Но он нужен.Можно неаккуратно взять корпус в руки за верхнюю крышку и уронить его,так как шкатулка имеет приличный вес.Он здесь своеобразный,тонкий.Ни чего подходящего не нашел,поэтому изготовил самодельный.

На внутренней стороне крышки,в нижнем углу присутствуют вот такие каракули.Я уже встречал такое на каких то граммофонах.Не знаю,что это означает,возможно какая то подпись,но явно не случайно получилось.Поэтому оставил.

Ну и готовый вид.Заводной рукояти не было,поэтому изготовил самодельную по образу и подобию.

Ещё и замочек! Класс!

Спасибо,Владимир !

Александр 70 пишет:Ну и готовый вид.Заводной рукояти не было,поэтому изготовил самодельную по образу и подобию.

Шикарно выглядит! Особенно оцепенел от мотора. Сразу видно, что работал в неком роде гений -- чтобы создать такие навороты надо иметь творческий поток мысли))
Ну а получился движок очень прилично. В сочетании с проделанной работой по корпусу - шедевр

Спасибо,Иван ! Рад тебе !
А по мотору да.Я был в реальном шоке.Когда он попал ко мне,он не работал.Но если это всё было нагорожено,видимо желаемого добились.Хотя думаю на недолгое время,уж очень шаткая конструкция была.То,что делал это Гений,согласен полностью.

Здравствуйте.
Да Александр, вы действительно профессионал своего дела!
Хотя я ничего и не понимаю в этих машинках, не видел даже никогда, но результат отличный! Новая жизнь у аппарата!!!

Вы я так понимаю со шпоном часто работаете. Подскажите каким клеем пользуетесь, контактным или всё же пва?

Спасибо,Сергеич !
Со шпоном работаю.Раньше работал с ПВА,но года три ,четыре работаю с контактным.Если клеить ПВА ,мокрый по мокрому и под пресс,то результат получается не плохой.Если клеить по сухому,утюгом,то это не правильная технология.Она не даёт стопроцентного качества.Потом могут вылезти пузыри и отслоения.Здесь нарушается два важных параметра,температура и степень давления.Температура для ПВА максимальная 70 градусов.На производстве устанавливается автоматически,а в случае с утюгом невозможно этот момент установить и контролировать.Далее степень давления.На производстве давят прессом.Нагрузка тонны,а в случае утюга,учитывая его площадь и слабость давления рукой,невозможно даже близко приблизится к этим параметрам.Поэтому контактный.Из наших доступных ,это 88.Я предпочитаю проффессиональный Клейберит.Он подороже,но с ним работать легче.

Дом Винтажной музыки, в сети ВКонтакте,выложил интерессную рекламу начала прошлого века.Рождественская реклама компании Виктор.

Снова интересная информация от Дома винтажной музыки. Реклама декоративных граммофонов от Циммермана.Подобный граммофон я видел в музее граммофонов Владимира Дерябкина,в Питере.Там вместо рупора была фигура женщины.Интерессная история его приобретения.По словам Игнатиевича,граммофон этот из дворца графа Воронцова.
